L’ alimentation électrique et le câblage schémas électriques des dispositifs d’alimentation dans l’installation électrique nécessitent l’installation de la prise de courant dite spécialisée 20A. Voici ce que vous devez savoir pour connecter votre lave-vaisselle, four ou machine à laver :
Plan de l'article
- 20 A Principe de prise spécialisée :
- Schéma de principe électrique de la prise de courant spécialisée 20A :
- Schéma électrique de la prise de courant spécialisée 20A pour la machine à laver :
- La prise 20A est la prise qui vous permet de connecter la machine à laver ou d’autres appareils tels que le sèche-linge, le lave-vaisselle. Schéma électrique de la prise de courant spécialisée 20A pour le four, lave-vaisselle :
- Schéma électrique de la fiche 20A pour four et lave-vaisselle circuit Équipement pour le raccordement électrique d’une prise de courant spécialisée 20A :
- Protection du panneau électrique pour une prise de courant spécialisée 20A 20A :
- Le coût d’une prise de courant spécialisée 20A :
20 A Principe de prise spécialisée :
La prise 20A fait partie des circuits spécialisés de la norme NF C 15-100. Il existe deux types de fiche spécialisée 20A :
A lire également : Acheter pour louer ou revendre : quelle stratégie adopter ?
- La prise spécialisée 20A pour machine à laver.
- Prise spécialisée pour four, lave-vaisselle et autres appareils ménagers (à l’exclusion de la machine à laver).
Pourquoi ? Étant donné que la machine à laver a besoin d’un interrupteur différentiel de type A, les autres appareils ont un interrupteur différentiel de type AC.
Schéma de principe électrique de la prise de courant spécialisée 20A :
Le schéma de principe est identique à la prise confort (prise 16A) de l’appartement.
A voir aussi : Dénichez une réservation à la mer grâce à Internet

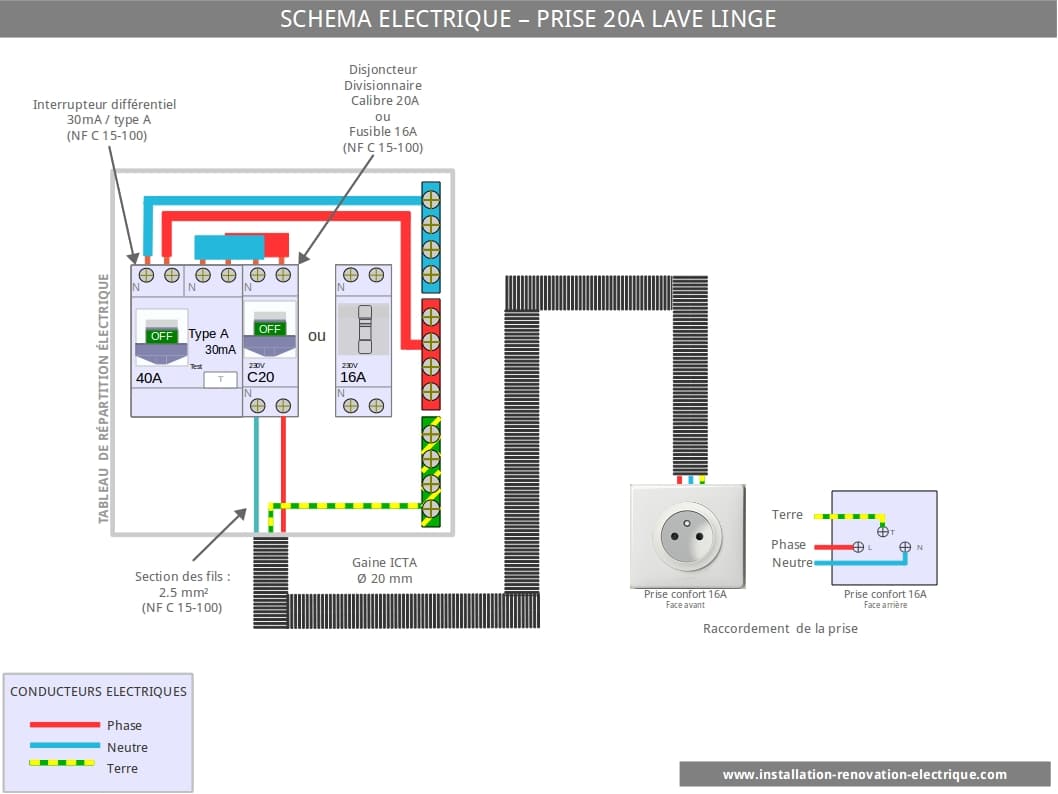

Schéma électrique de la prise de courant spécialisée 20A pour la machine à laver :
La prise 20 A est protégée par un disjoncteur divisionnaire 20 A (ou son nom)
Selon le boîtier, un interrupteur différentiel de type A ou AC sera utilisé pour l’appareil protégé derrière cette prise 20 A.
Ensuite, il y a une machine à laver, vous devez utiliser un interrupteur différentiel de type A.
( Vous pouvez trouver beaucoup plus de diagrammes dans mon guide de diagramme électrique.)
La prise 20A est la prise qui vous permet de connecter la machine à laver ou d’autres appareils tels que le sèche-linge, le lave-vaisselle. Schéma électrique de la prise de courant spécialisée 20A pour le four, lave-vaisselle :
Dans le cas suivant, le schéma électrique de la prise 20a est identique à la précédente, sauf que le commutateur différentiel est de type AC et peut donc être utilisé pour le raccordement électrique du lave-vaisselle.
Schéma électrique de la fiche 20A pour four et lave-vaisselle circuit Équipement pour le raccordement électrique d’une prise de courant spécialisée 20A :
Vous avez besoin
- De la gaine ICTA de 20 mm de diamètre.
- Fil en 2.5² :
- Neutre : bleu obligatoire.
- Phase : Rouge de préférence.
- Sol : vert/jaune obligatoire.
- Une prise de courant 16A.
Tout ce matériel peut être trouvé en ligne ici sur le site Domomat. Ce site d’achat de matériel est un site de confiance où j’ai acheté du matériel plusieurs fois.
Protection du panneau électrique pour une prise de courant spécialisée 20A 20A :
Pour machine à laver Spécialisée Plug 20A :
- Interrupteur différentiel 30mA type A sur la tête de ligne.
- Un disjoncteur à fusibles divisionnaire 20A ou 16A avec fil en 2.5².
Type A est obligatoire pour la prise 20 A de la machine à laver et de la plaque de cuisson Pour le four spécialisé 20 A — lave-vaisselle :
- Un interrupteur différentiel de type AC 30mA sur la tête de ligne.
- Un disjoncteur divisionnaire 20A ou un fusible 16A avec câble en 2.5².
Le coût d’une prise de courant spécialisée 20A :
Pour la prise, 3 fils passent à travers la gaine.
- Boîtier ICTA 20 mm diamètre : 0,32€ /mètre linéaire.
- Fil en 2.5² : 0.24€ /mètre linéaire.
- Prise 16 A : minimum 3€.
coût minimum pour le départ : 3€ 1€ /mètre linéaire déshydraté
